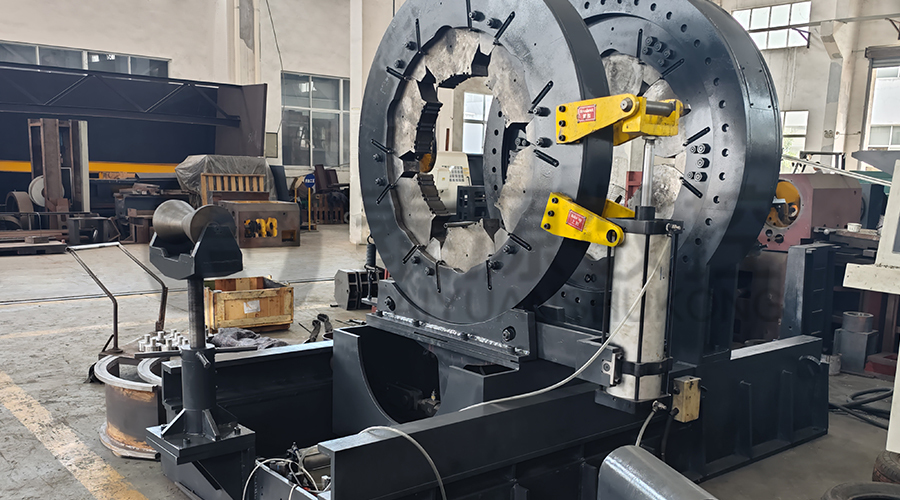

De Behuizing en slangkoppeling Draaibank is een gespecialiseerde CNC-bewerkingsmachine die is ontworpen voor de nauwkeurige montage en demontage van koppelingen op buisvormige goederen uit olielenen (OCTG). Deze apparatuur integreert mechanische, hydraulische en elektronische regelsystemen om ervoor te zorgen dat het koppel en de positionele vereisten voldoen aan de API 5CT-specificaties. Ontworpen voor installatie van koppelingen met hoog koppel handhaaft de unit de structurele integriteit van de schroefdraadverbinding en optimaliseert tegelijkertijd de productiedoorvoer in pijpafwerkingslijnen.
Technisch ontwerp en operationele kenmerken
De architecture of the bucking unit utilizes a spindelaandrijfsysteem met lage traagheid en een robuust hydraulisch tangmechanisme. Deze configuratie maakt continue monitoring mogelijk van koppel-draai-waarden , wat van cruciaal belang is voor het voorkomen van te strak aandraaien of vastvreten van de schroefdraad tijdens de montage van de behuizing en de buizen. Het bed in draaibankstijl biedt een stevige basis die trillingen minimaliseert en zorgt voor consistente draadbetrokkenheid en geometrische precisie op lange termijn.
Uitgerust met een programmeerbare logische controller (PLC) ondersteunt het systeem geautomatiseerde sequenties voor verschillende buisdiameters en staalsoorten. De niet-markerende kaken of gespecialiseerde grijpmatrijzen worden gebruikt om oppervlaktevervorming op hooggelegeerde materialen te voorkomen, een veel voorkomende vereiste voor buisconstructie van corrosiebestendige legering (CRA). . Door gebruik te maken van een feedbackmechanisme met gesloten lus, past de bucking-eenheid de rotatiesnelheid en druk in realtime aan op basis van de specifieke omstandigheden. draadparameters van de koppeling .
Belangrijkste prestatievoordelen
- Koppelnauwkeurigheid: Uiterst nauwkeurige sensoren zorgen voor real-time data-acquisitie API-koppelingsmake-up , zodat elke verbinding voldoet aan de gecertificeerde veiligheidsnormen.
- Operationele veelzijdigheid: Kan een breed scala aan buisformaten verwerken, van buizen met een kleine diameter tot grote behuizingen, zonder dat er uitgebreide gereedschapswisselingen nodig zijn.
- Stijfheid en stabiliteit: De reinforced frame construction allows for werkzaamheden met een hoge bedrijfscyclus in veeleisende industriële omgevingen.
- Gegevensintegratie: De system records make-up graphs (Torque vs. Turns) for quality traceability, essential for Naleving van OCTG-productie .
Technische specificaties
| Parameterbeschrijving | Technische gegevens / bereik | Eenheid |
| Toepasselijk buisdiameterbereik | 60,3 - 508 (aanpasbaar) | mm |
| Maximaal make-upkoppel | 10.000 - 150.000 (gebaseerd op model) | N·m |
| Spilsnelheidsbereik | 0,5 - 25 (oneindig variabel) | toerental |
| Nauwkeurigheid van koppelmeting | ±1% | Volledige schaal |
| Klemmodus | Meerpunts hydraulisch / synchroon | Typ |
| Controlesysteem | CNC/PLC met Torque-Turn-bewaking | Platform |
| Voeding | 380V / 415V / 440V (50/60Hz) | V/Hz |
Toepassingen in de productie van petroleumapparatuur
De Behuizing en slangkoppeling Draaibank wordt voornamelijk gebruikt in faciliteiten voor het draadsnijden van pijpen en servicecentra voor olievelden. Het dient als een cruciaal onderdeel bij de productie van API-gecertificeerde behuizing en buizen , waar handmatige aanvulling onvoldoende is voor hogedrukvereisten. Deze machine is ook essentieel voor premium aansluitmontage , waarbij het specifieke koppel-schoudercontact moet worden geverifieerd via digitale grafieken.
Veelgestelde vragen
1. Hoe waarborgt de bucking unit de integriteit van premium schroefdraadverbindingen?
De unit utilizes a sophisticated geautomatiseerd koppel-draai-bewakingssysteem dat de relatie tussen het toegepaste koppel en het aantal rotaties bijhoudt. Dit maakt de nauwkeurige detectie van het "schouderpunt" bij premiumverbindingen mogelijk. Jiangsu Taiyuan CNC-bewerkingsmachine Co., Ltd. , opgericht in 2003 en gevestigd in het East Industrial Park van Taixing City, ontwikkelt deze machines met technologieën met hoge stijfheid en reductie van faalpunten. Onze Koppeling CNC-draaibanken voor het draadsnijden van pijpen en bucking units zijn ontworpen om de nauwkeurigheid gedurende lange perioden te behouden, waardoor wordt gegarandeerd dat zelfs complexe draadprofielen zonder schade worden gemonteerd en voldoen aan de strenge normen van internationale olieveldbedrijven.
2. Kan deze apparatuur worden geïntegreerd in een volledig geautomatiseerde OCTG-productielijn?
Ja, de bucking unit is ontworpen voor naadloze integratie met automatische pijphanteringssystemen en transportlijnen. Jiangsu Taiyuan CNC-bewerkingsmachine Co., Ltd. , met een oppervlakte van 24.800 ㎡ en dient als belangrijke productiebasis voor nationale productie van aardolieapparatuur , biedt complete oplossingen, waaronder productielijnen voor boorpijpen en gespecialiseerde slijpmachines. Onze producten worden veel gebruikt door wereldleiders zoals Shanghai Baosteel en internationale bedrijven in de Verenigde Staten en Japan. Het hoge aandrijfvermogen en de eenvoudige structuur van onze apparatuur zorgen voor een hoge productie-efficiëntie en integratie van hoge bedrijfscycli in moderne geautomatiseerde fabrieken.
3. Aan welke certificeringen en kwaliteitsnormen voldoen deze machines?
Onze Behuizing en slangkoppeling Draaibank wordt vervaardigd onder strikte kwaliteitscontroleprotocollen. Jiangsu Taiyuan CNC-bewerkingsmachine Co., Ltd. heeft de GBT-, ISO-certificering van het kwaliteitssysteem verkregen en wordt erkend als een betrouwbare onderneming van nationale kwaliteit. Onze technische expertise strekt zich uit tot een breed scala aan gespecialiseerde tools, waaronder boor kraag draad draaibanken and freesmachines met schroefpomprotor . Deze producten zijn ontworpen met het oog op een sterke specificiteit en betrouwbaarheid, waardoor wordt gegarandeerd dat elke verwerkte verbinding voldoet aan de veiligheidseisen van de geologische, mijnbouw- en chemische industrie wereldwijd.
Voor gedetailleerd projectadvies of maatwerk OCTG-verwerkingsapparatuur configuraties kunt u contact opnemen met onze technische verkoopafdeling. We kijken ernaar uit om de ontwikkeling met u te delen om een betere toekomst te creëren.
