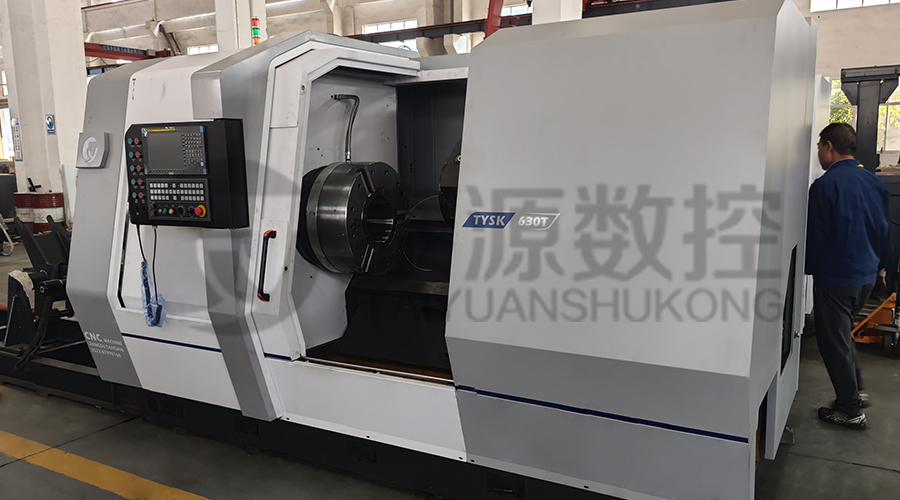

De Olieboorpijp-, gewrichts- en koppelingsdraaibankmachine is een gespecialiseerde CNC-oplossing ontworpen voor de uiterst nauwkeurige bewerking van pijpdraden in overeenstemming met API en internationale normen. Deze apparatuur is speciaal geconfigureerd om te voldoen aan de strenge eisen van verwerking van zware olieveldbuisgoederen (OCTG). , waardoor de structurele integriteit en lekvrije verbindingen worden gegarandeerd voor boorpijpen, gereedschapsverbindingen en koppelingen die worden gebruikt bij boorwerkzaamheden in diepe putten.
Technisch ontwerp en structurele kenmerken
De machine features a spindelontwerp met grote boring met een dubbelspansysteem, waardoor werkstukken met een lange as stabiel kunnen worden vastgeklemd. Het bed is gemaakt van hoogwaardig gietijzer met een brede, inductiegeharde geleidingsrailstructuur, waardoor de statische en dynamische stijfheid vereist om zware snijkrachten te weerstaan tijdens het draadsnijden van gelegeerd staal met hoge sterkte. De integratie van precisie kogelomloopspindels en servomotoren met hoog koppel zorgen voor een nauwkeurige pitchcontrole, wat van cruciaal belang is taps toelopende draadconsistentie en kwaliteit van de oppervlakteafwerking.
Technische kerncapaciteiten
- API-threadprofilering: Mogelijkheid om nauwkeurig draadsnijden uit te voeren voor API 5DP-, API 5CT- en premiumverbindingen, inclusief gespecialiseerde gereedschapsverbindingsprofielen.
- Geautomatiseerde gereedschapsrevolver: Uitgerust met een snelle indexeringsrevolver die snelle gereedschapswisselingen tussen draai-, vlak- en draadsnijcycli mogelijk maakt.
- Werkstukondersteuningssystemen: Inclusief robuuste hydraulische pijpsteunen en rollen om de axiale uitlijning te behouden en trillingen te voorkomen tijdens het bewerken van verlengde boorpijpsecties.
- CNC-besturingsprecisie: Geavanceerde besturingssystemen bieden realtime compensatie voor thermische uitzetting en gereedschapsslijtage, waarbij nauwe toleranties tijdens lange productieruns worden gehandhaafd.
Technische specificaties
| Parameterbeschrijving | Eenheid | Technische waarde |
| Max. Schommel over bed | mm | Φ630 - Φ1000 |
| Spindelboringdiameter | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Spilsnelheidsbereik | toerental | 10 - 600 (variabel) |
| Diameter van de verwerkingsbuis | inch | 2-3/8" - 10-3/4" |
| Torenposities | stuks | 4 / 6 / 8 Verticaal of Horizontaal |
| Nauwkeurigheid positionering X/Z-as | mm | 0,02 / 0,03 |
| Hoofdmotorvermogen | kW | 15 / 18,5 / 22 |
Operationele voordelen bij de productie van petroleumapparatuur
Dit implementeren CNC-draaibank voor het draadsnijden van pijpen in een productielijn verkort de cyclustijden aanzienlijk gezamenlijke renovatie van boorpijpgereedschap en productie van nieuwe koppelingen. De architectuur van de machine is geoptimaliseerd voor uiterst nauwkeurig draadsnijden van de boorkraag en de verwerking van slijtvaste bandoppervlakken. Door gebruik te maken van een gesloten feedbacksysteem zorgt de draaibank ervoor dat elke verbinding voldoet aan de strenge veiligheidseisen van de olie- en gasindustrie, waardoor het risico op defecten in het boorgat wordt geminimaliseerd.
Veelgestelde vragen
Vraag 1: Hoe garandeert deze machine de precisie van API-standaarddraden bij langdurig continu gebruik?
De precision is maintained through a combination of high-rigidity bed design and the specialized engineering expertise of Jiangsu Taiyuan CNC-bewerkingsmachine Co., Ltd. Ons bedrijf, opgericht in 2003 in Taixing City, exploiteert een fabriek van 24.800 ㎡ die zich toelegt op de productie van nationale aardolieapparatuur. Onze draaibanken zijn voorzien van een lange precisieretentietijd en minimale faalpunten dankzij onze GBT- en ISO-gecertificeerde kwaliteitssystemen. Het gebruik van hoogwaardige transmissiecomponenten zorgt ervoor dat zelfs onder het hoge aandrijfvermogen dat nodig is boorkraag draadbewerking handhaaft de apparatuur de noodzakelijke spoednauwkeurigheid en conusconsistentie die wordt geëist door internationale gebruikers zoals Shanghai Baosteel en verschillende mondiale olievelden.
Vraag 2: Kan deze draaibank een verscheidenheid aan OCTG-componenten verwerken die verder gaan dan standaard boorpijpen?
Ja, de apparatuur is ontworpen met het oog op hoge specificiteit en veelzijdigheid. Jiangsu Taiyuan CNC-bewerkingsmachine Co., Ltd. produceert een breed scala aan gespecialiseerde gereedschappen, en deze draaibank kan worden geïntegreerd in een bredere productielijn voor boorpijpen . Het is in staat koppelingen, buitencirkels van boorkragen en gereedschapsverbindingen te verwerken. Bovendien omvat ons productportfolio gespecialiseerde machines voor schroefpomprotor frezen , gebogen schaal draaien en doorndraadsnijden. Dit brede toepassingsbereik in olievelden, geologie en mijnbouw is het resultaat van onze focus op "specialisatie, verfijning en versterking" bij de productie van energieapparatuur.
Vraag 3: Welk niveau van technische ondersteuning en betrouwbaarheid kunnen internationale kopers verwachten?
Onze producten worden erkend als "nationale kwaliteit betrouwbaar" en worden momenteel gebruikt door grote ondernemingen in de Verenigde Staten, Japan, Zuid-Korea en Azerbeidzjan . Jiangsu Taiyuan CNC-bewerkingsmachine Co., Ltd. levert apparatuur die wordt gekenmerkt door eenvoudige structuren voor onderhoudsgemak en hoge productie-efficiëntie. Gelegen aan de gouden waterweg van de Yangtze-rivier, maken we gebruik van onze strategische locatie en tientallen jaren productie-ervaring om robuuste technische ondersteuning en betrouwbare levering te bieden. We houden ons aan het concept om naar mondiale collega's te kijken om ervoor te zorgen dat onze machines voldoen aan de veranderende technische eisen van de mondiale energiesector.
